ENG | Prova de Carga Estática
Já executou aproximadamente 400 Provas de Carga Estática, por todo o território nacional.
A execução destas Provas de Carga atende aos requisitos de qualidade e conhecimento dos elementos de fundação nos mais variados tipos de solo.
Pela NB6122/2010 (Projeto e Execução de Fundações), a obrigatoriedade de execução das mesmas se faz necessário em grande número de obras.
A Geofix dispõe de equipes e equipamentos necessários para a execução destas Provas de Cargas.
Vantagens
Simular em verdadeira grandeza, os carregamentos reais de uma construção, observando a resposta da fundação a essas cargas.
MÉTODO EXECUTIVO E CUIDADOS NA EXECUÇÃO
Objetivo das Provas de Cargas Estáticas
a) Estabelece as diretrizes e condições básicas para a execução do ensaio de carregamento estático aplicáveis a diversos tipos de fundações profundas, a saber:
• Estacas pré-moldadas de concreto;
• Estacas metálicas;
• Estacas tipo franki;
• Tubulões;
• Estacas raiz;
• Estacas tipo hélice continua – monitorada;
• Estacas tipo hélice segmentada;
• Estações; e
• Barretes
b) Estabelece procedimentos para coleta, análise e interpretação dos dados para:
• avaliação da capacidade de carga das estacas;
• medição do deslocamento na carga de trabalho;
• avaliar comportamento carga x deslocamento das estacas
c) especifica dispositivos de aplicação das forças estáticas crescentes;
d) especifica dispositivos para obtenção das respostas das forças estáticas aplicadas;
e) especifica equipamentos para aquisição dos registros e tratamento dos dados; e
f) estabelece a forma de apresentação dos resultados.
A prova de carga consiste, basicamente, em aplicar esforços estáticos à estaca e registrar os deslocamentos correspondentes.
Os esforços aplicados podem ser axiais, de tração ou de compressão, ou transversais.
A Prova de carga deve seguir a ABNT NBR 12131
Normas
NBR 6122:2010 - Projeto e execução de fundações - Procedimento
NBR 6484:2001 - Solo - Execução de sondagens de simples reconhecimento dos solos - Método de Ensaio
NBR 12131:2006 - Estacas - Ensaio de carga estática - Método de ensaio
Seqüência executiva
- Cuidar para que haja um acesso seguro para o transporte dos componentes do sistema de reação, conjunto macaco hidráulico e bomba, das vigas e local para montagem sem riscos.
- Providenciar no local da prova de carga pontos de energia elétrica para alimentação do conjunto de macaco e bomba, computador (opcional) e iluminação.
- Conferir antes de começar a montagem a quantidade de madeiras para as fogueiras (simples apoio da viga principal), assim como, as ferramentas necessárias para montagem da prova.
- Montar a fogueira alinhada & nivelada
- Iniciar a montagem do Sistema de Reação nos quais a precisão da locação das estacas de reação e da estaca a ser ensaiada requer cuidados com o intuito de não introduzir na prova de carga esforços não previstos devido locação imprecisa.
- Instalar a viga principal
- Instalar a(s) viga(s) secundária(s),
- Instalar as vigas de referência niveladas e alinhadas, sendo que o suporte desta deve estar distanciado no mínimo a 5Φ da estaca a ser ensaiada
NOTA: As vigas de referência devem possuir inércia suficiente para não prejudicar as leituras
- Executar o bloco de reação e preparar a cabeça ou topo do perfil segundo a tipologia da estaca a ser ensaiada.
- Colocar sobre o bloco de reação uma placa metálica, centralizada em relação ao bloco, cujos lados devem ser algo maiores do que o diâmetro do macaco
- É recomendável colocar uma placa metálica entre a viga de reação e o(s) macaco(s), ou quando estiver usando célula(s) de carga entre ela(s) e a viga de reação, para evitar deformações localizadas na viga com a finalidade de distribuir os esforços
Assegurar o nivelamento preciso dessas placas utilizando-se nível de mão (bolha) em diversas posições.
- Posicionar o macaco exatamente no centro do bloco de reação utilizando-se uma trena de aço medindo-se os quatro lados do bloco & por segurança traçar a diagonal verificando a coincidência do encontro entre os eixos
- Assegurar o nivelamento acurado do macaco.

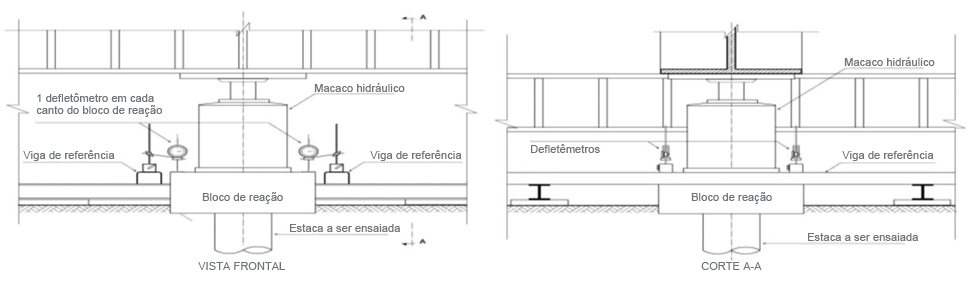

Viga de referência & os quatro defletômetros posicionados
- Assegurar para que não haja qualquer trepidação no campo, como por exemplo; movimentação de equipamentos, vibração de concreto, lançamento de concerto, ruídos etc.
Nota: Este local deve estar protegido das intempéries, por exemplo: uma tenda, bem como de ruídos, trepidações ou trabalhos de terceiros que desviem a atenção dos operadores.
- Estabelecer e seguir o plano de carga elaborado a priori
